煤制气行业余热回收利用

概述： 造气车间联合废锅出口半水煤气温度为160℃,改造前直接进入洗气塔,热量没有利用,造成浪费。本方案在联合废锅出口和洗气塔进口加装湿式换热器,把半水煤气温度从160℃降到70℃再进入洗气塔,换热器产生的热水驱动溴化锂机组,溴化锂机组产生的冷冻水再去冷却压缩机进口气体温度,增大压缩机的效率,提高产量,得到余热综合利用的效果,并获取良好的经济效益。
湿式换热器构造：

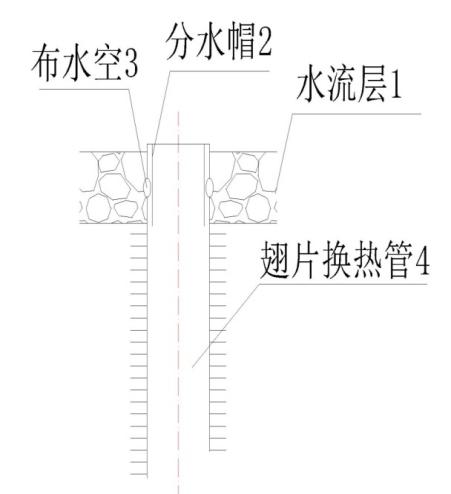

湿式换热器设备内部结构组成包括水流层1，分水帽2，布水孔3，换热管4等组件。


技术特点：
1、管壁上始终有一层流动水膜，解决管壁积灰、灰堵情况。
2、热传导效率高，经济性高。
3、有效解决其他常规换热器的酸性腐蚀问题。
4、传热管具有清洁功能，换热管束工作时管束壁上会形成流动化，可以反复清洁换热管表面，保持干净的换热面。

适用范围：
湿式换热器适用于水泥、钢铁、造纸、发电、焦化、垃圾焚烧炉等烟气成分复杂、含尘、含汽多的低品位烟气余热回收。

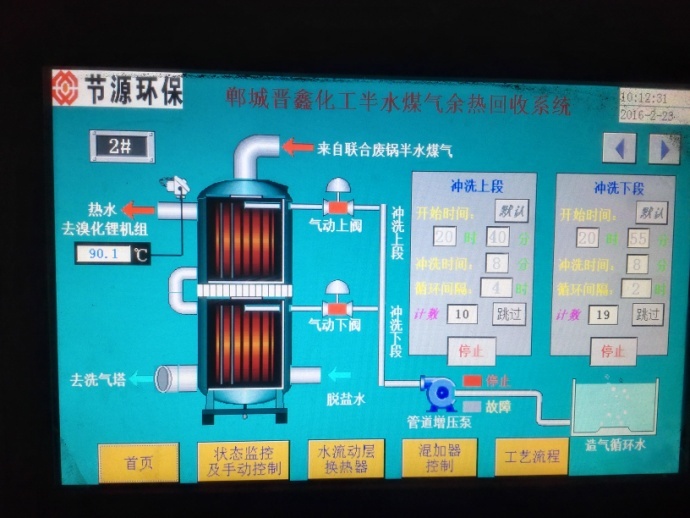

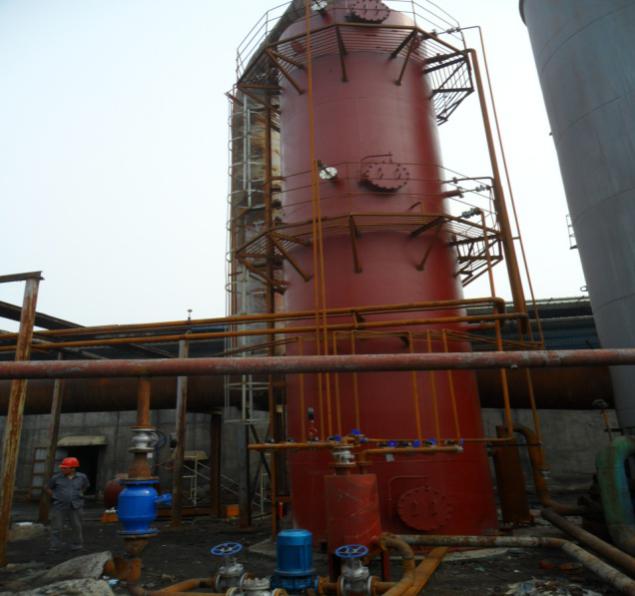

工程案例
